- výkonná řídící jednotka pro mnoho aplikací
- plastový (nižší cena) kryt řídící jednotky, odolný kryt snímače
Oblast použití
- vodní hospodářství
- strojírenství
- energetika
- potravinářství
- zemědělství
Příklad sestavy řídící jednotky a oddělený přírubový nebo speciální snímač
Praktická montáž

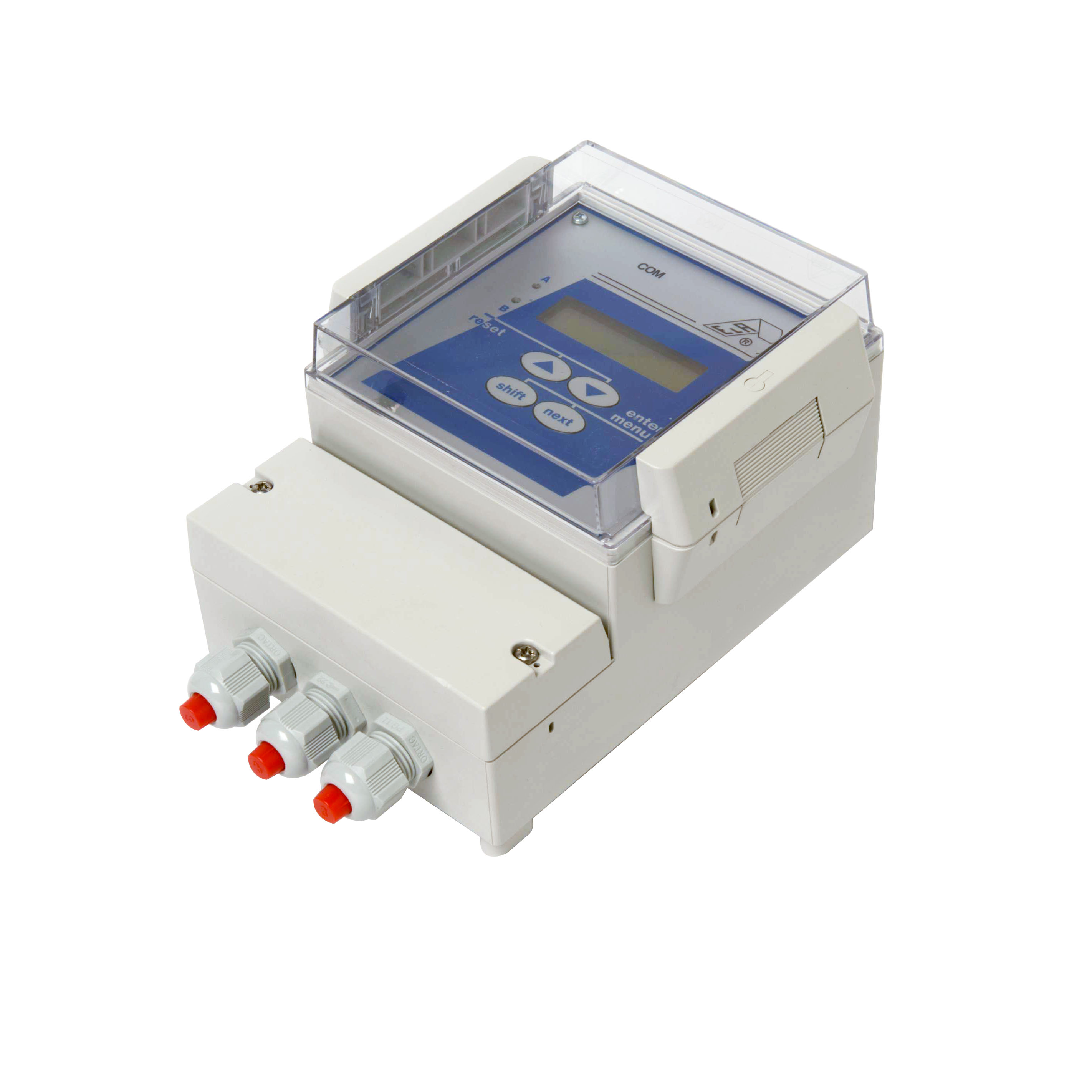

Technické údaje řídicí jednotky
| MQI 99 – SMART | |
|---|---|
| Elektrická vodivost média | ≥5 µS/cm, pro demineralizovanou vodu ≥20 µS/cm |
| Vstupní odpor | ≥10·10 Ohmů |
| Přesnost měření | 0,3 % z měřené hodnoty v rozsahu 10 ÷ 100 % Qmax |
| Filtrace měření | nastavitelná ve více režimech |
| Potlačení malých průtoků | nastavitelné po 0,1 % |
| Směr průtoků | oboustranné měření rozlišené znaménkem |
| Nulový průtok | automatické nastavení nulového bodu |
| Záznam údajů | archivace proteklého množství i při výpadků napájení |
| Statistika | 5 minutové — hodinové — denní — měsíční po dobu 4 měsíců |
| Reálný čas | hodiny s kalendářem včetně přestupných roků do r. 2099 |
| Zobrazení veličin | alfanumerický displej LCD, 2 × 16 znaků s prosvětlením |
| Ovládání | klávesnice se čtyřmi tlačítky |
| Programovatelné funkce | detekce prázdného potrubí |
| Analogový výstup (aktivní) | galvanicky oddělený 4(0) ÷ 20 mA, (0 ÷ 30 mA) / 300 Ohmů |
| Impulsní výstup (1× relé) | proteklé množství (x·m³) na impuls |
| Binární výstup (3× relé) | na objednávku (bezindukční zátěž) 30 V/2 A/DC^125 V/0,5 A/AC |
| Frekvenční výstup (otevřený kolektor) | na objednávku jmenovitý rozsah 1 kHz/TTL |
| Komunikační výstup (datový) | na objednávku RS 232 C / RS 485, volitelná rychlost, protokol ELA |
| Napájení | 85 – 260 VAC 50/60 Hz, 24 VDC, na objednávku 9 – 36 VDC +10 %/-15%, 10 VA |
| Krytí | IP 65 (NEMA 3) |
| Teplota prostředí | −20 °C až +50 °C |
| Rozměry (výška × šířka × hloubka) | 210 × 160 × 115 mm |
| Materiál přístrojové skříně | plast = ABS |
| Hmotnost | 2,0 kg |
| Kabelové vývodky | 3 ks PG 11 (na objednávku + 2x PG 11) |
Základní rozměry

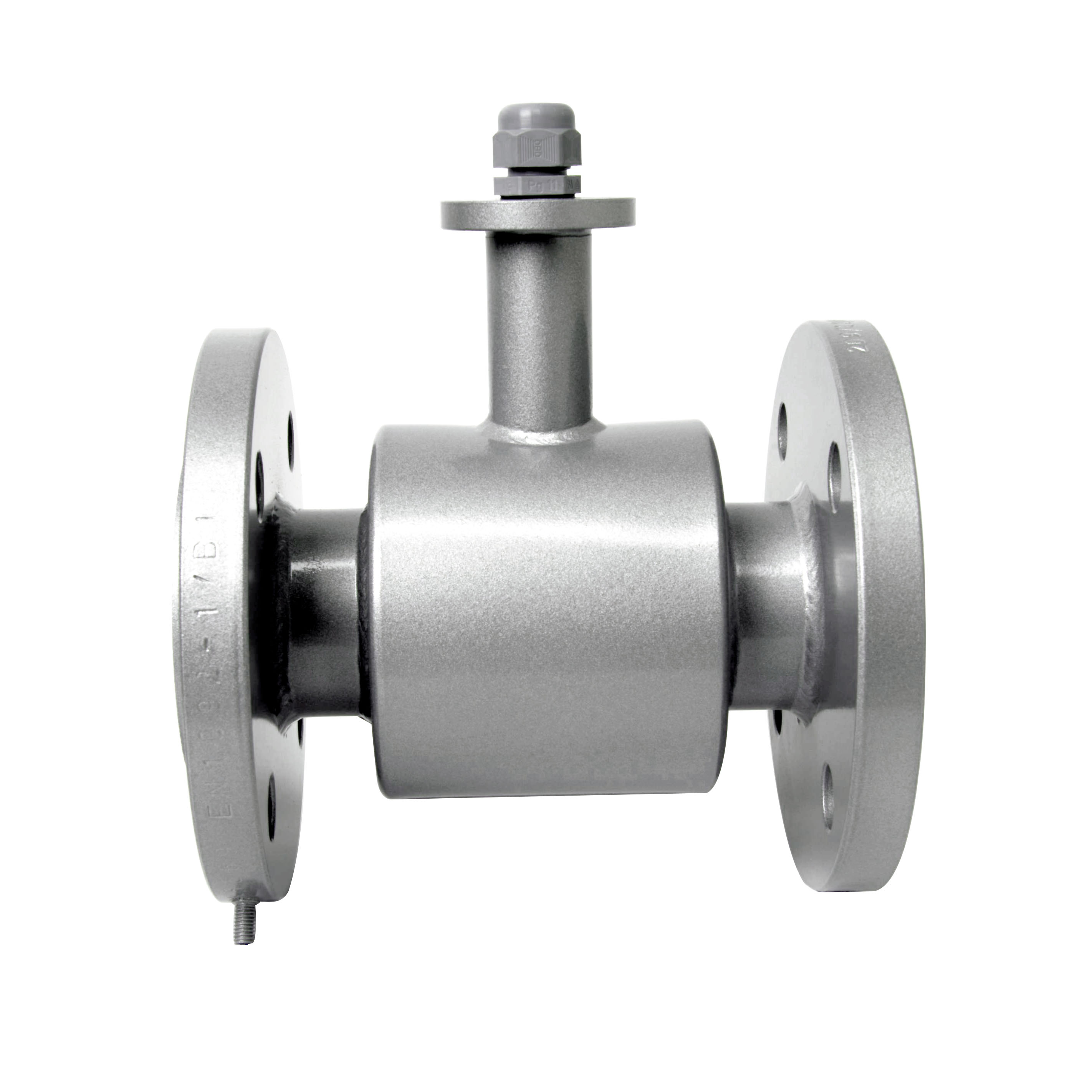

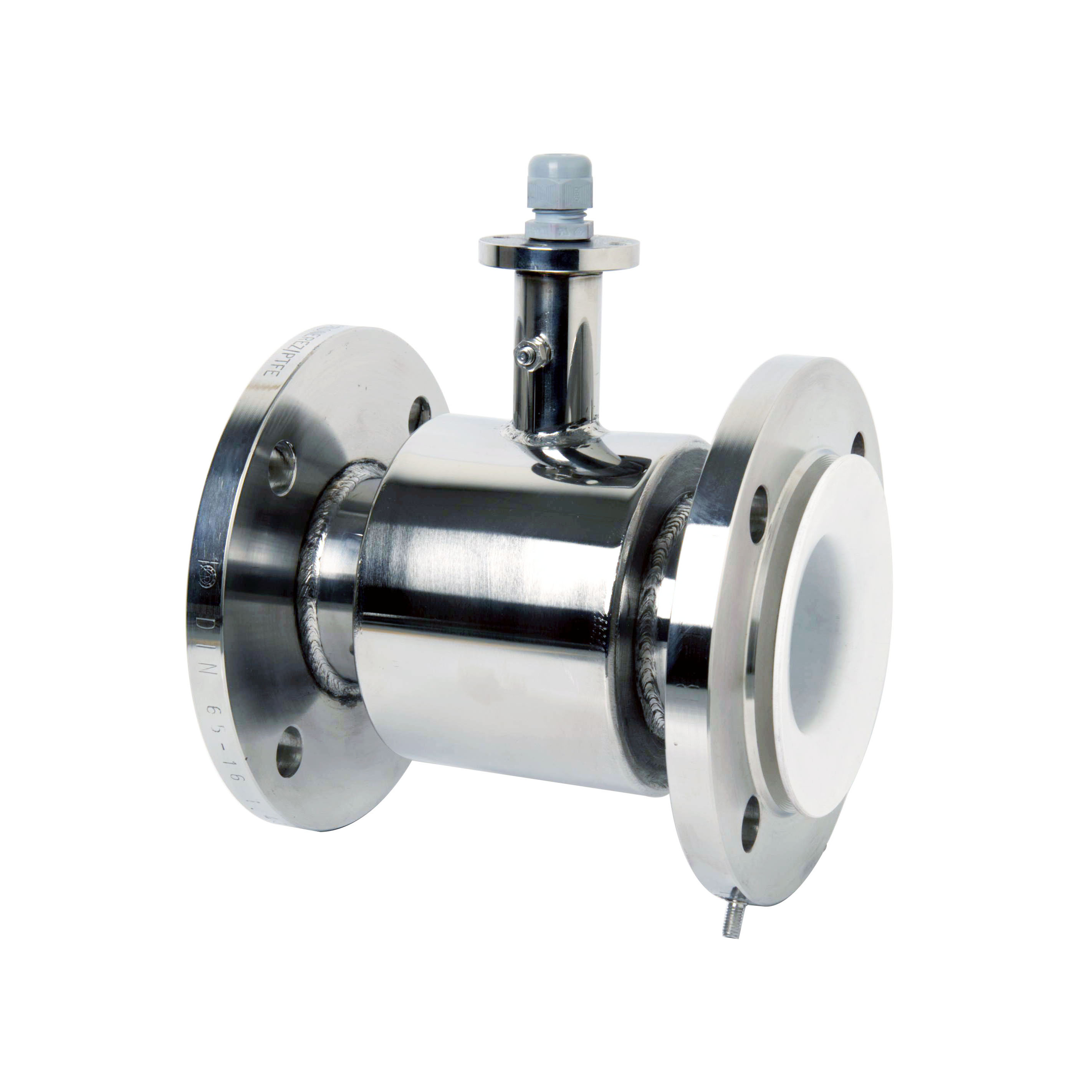

Technické údaje přírubových snímačů
| Varianty přírubových snímačů | provedení 1 | provedení 2 | provedení 3 |
|---|---|---|---|
| Princip řízení | pulsní DC | ||
| Připojovací kabel | standard 8 m, na objednávku 16, 24, 32, 40, 48 m, kabel nelze prodlužovat bez konzultace s výrobcem | ||
| Konstrukce | kompletně svařovaná z uhlíkové oceli | ||
| Světlost | DN 10 ÷ 1000 | ||
| Montážní spojení | přírubové DIN, ANSI, BS | ||
| Krytí | IP 67 / NEMA 5 (IP 68 / NEMA 6) | ||
| Materiál měrné trubice | nerezová ocel | ||
| Materiál krytu snímače | uhlíková (nerezová) ocel, povrchová úprava STANDARD-akrylmetalový vícesložkový lak | ||
| Materiál přírub | uhlíková (nerezová) ocel | ||
| Zemní kroužky | DN 10 ÷ DN 40 na objednávku pro montáž v plastovém potrubí | ||
| Materiál snímacích elektrod | nerezová ocel (titan, hastelloy, platina) | ||
| Materiál výstelky | tvrdá guma | měkká guma | teflon PTFE |
| Maximální teplota média * | 90 °C | 90 °C | 130 °C |
| Standardní tlakové zatížení Tlaková řada ** |
1,6 MPa 0,6 / 1,0 / 2,5 / 4,0 MPa |
1,6 MPa 0,6 / 1,0 / 2,5 / 4,0 MPa |
1,6 MPa 0,6 / 1,0 / 2,5 MPa |
* Maximální teplotu měřeného média konzultujte s výrobcem
** Konstrukce snímače a typ příruby závisí na maximálním požadovaném tlaku média

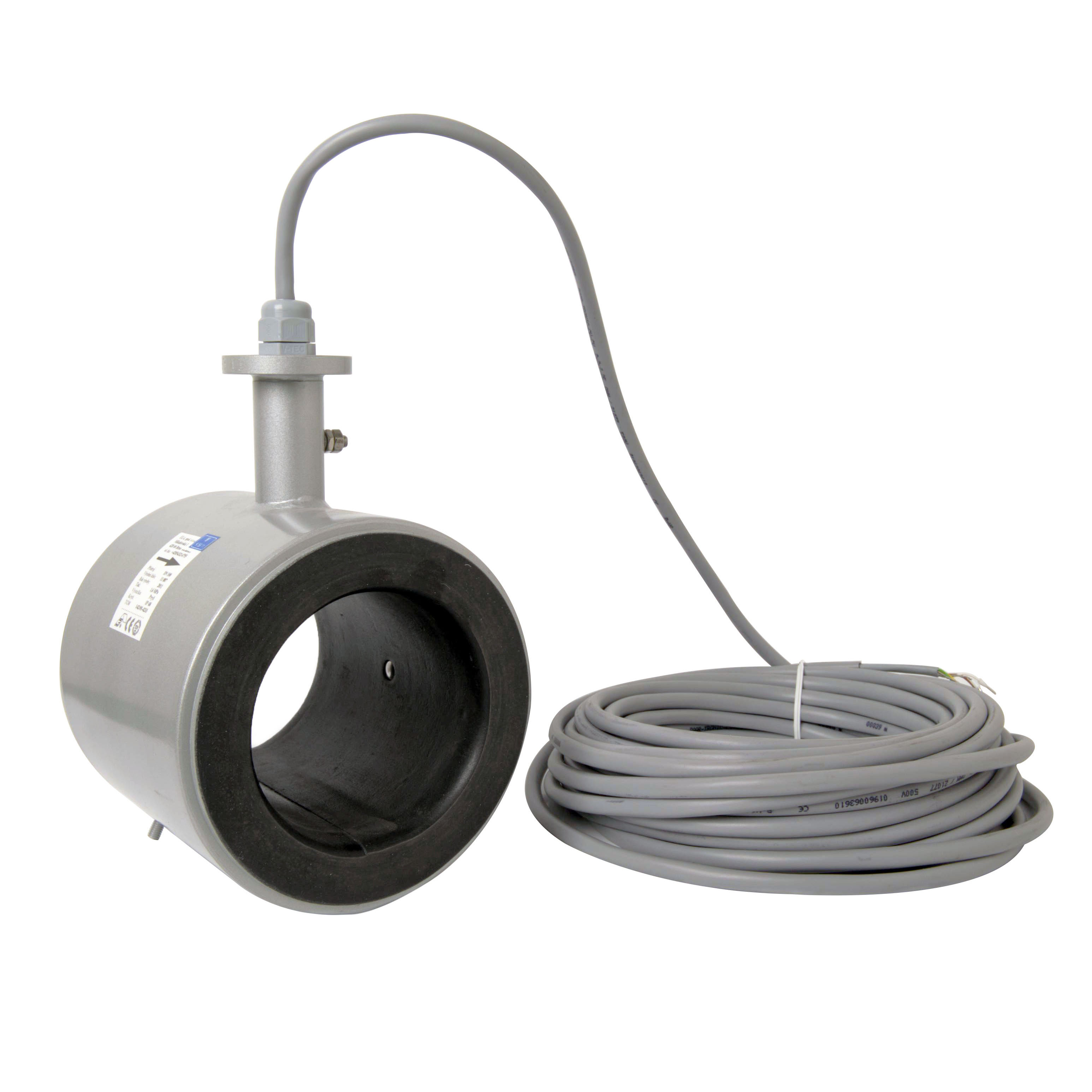

Technické údaje speciálních snímačů
| Varianty speciálních snímačů | provedení 1 | provedení 2 | provedení 3 |
|---|---|---|---|
| Princip řízení | pulsní DC | ||
| Připojovací kabel | standard 8 m, na objednávku 16, 24, 32, 40, 48 m, kabel nelze prodlužovat bez konzultace s výrobcem | ||
| Konstrukce | kompletně svařovaná z uhlíkové oceli | ||
| Světlost | DN 10 ÷ 1000 | ||
| Montážní spojení | speciální připojení na objednávku, bez přírubové | ||
| Krytí | IP 67 / NEMA 5 (IP 68 / NEMA 6) | ||
| Materiál měrné trubice | nerezová ocel | ||
| Materiál krytu snímače | uhlíková (nerezová) ocel | ||
| Materiál přírub | na objednávku | ||
| Zemní kroužky | DN 10 ÷ DN 40 na objednávku pro montáž v plastovém potrubí | ||
| Materiál snímacích elektrod | nerezová ocel (titan, hastelloy, platina) | ||
| Materiál výstelky | tvrdá guma | měkká guma | teflon PTFE |
| Maximální teplota média * | 90 °C | 90 °C | 130 °C |
| Standardní tlakové zatížení Tlaková řada ** |
1,0 MPa 0,6 / 1,0 MPa |
1,0 MPa 0,6 / 1,0 / MPa |
1,0 MPa 0,6 / 1,0 MPa |
* Maximální teplotu měřeného média konzultujte s výrobcem
** Konstrukce snímače a typ příruby závisí na maximálním požadovaném tlaku média
