• Úsporné bezdisplejové řešení
  • Kompaktní i oddělené provedení
  • Široké možnosti procesního připojení
  • Volba materiálů výstelek a elektrod
  • Krytí IP68 v odděleném provedení s nerezovým snímačem nebo krytem
  • Detekce prázdného potrubí
  • Vhodný pro dávkovací aplikace
  • Komunikace RS 485 / MODBUS RTU
  • Frekvenční výstup, pasivní

Oblast použití

  • Vodní hospodářství
  • Chemický průmysl
  • Potravinářství
  • Strojírenství
  • Zemědělství
  • Energetika

Fotogalerie produktu


 Technické údaje

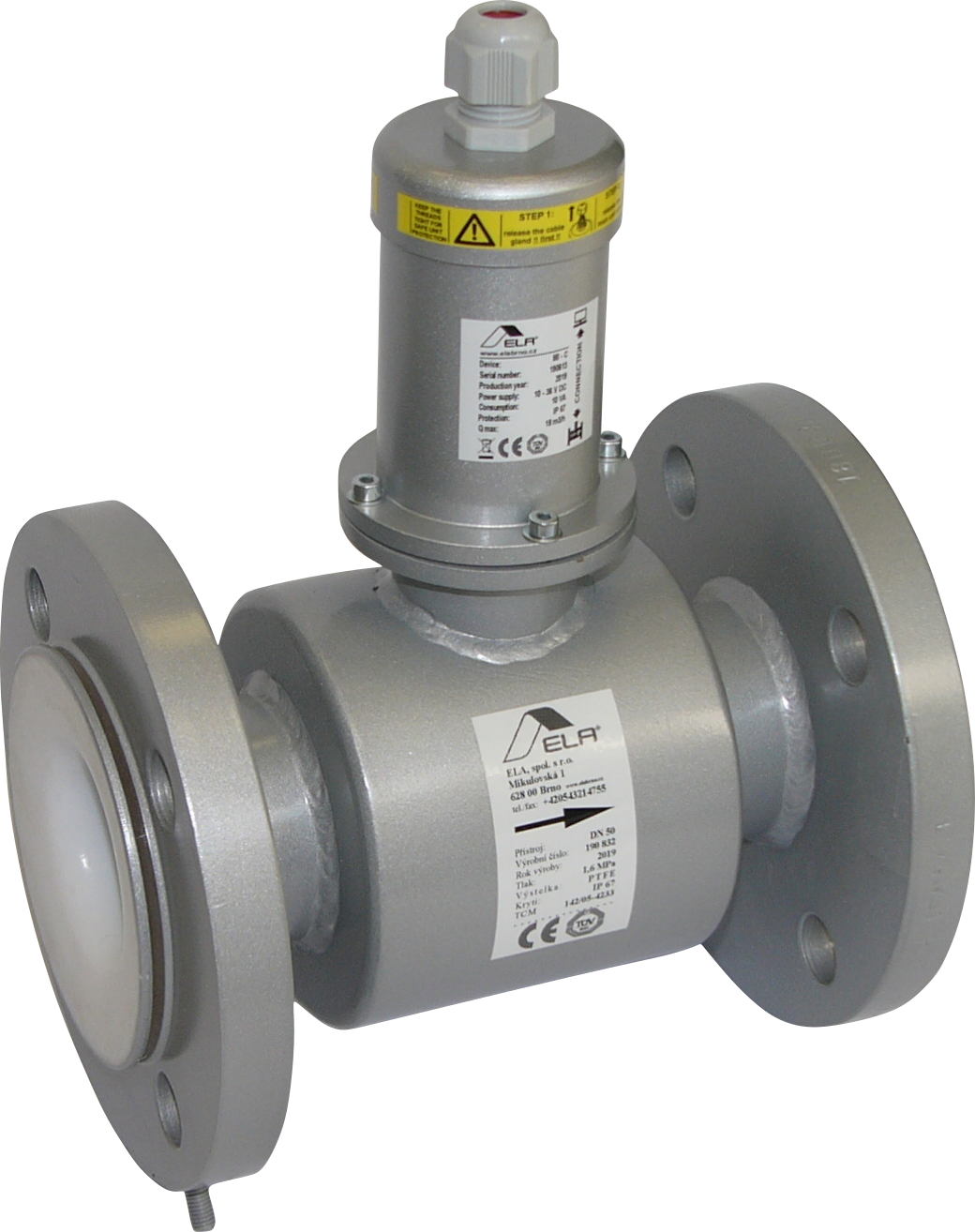

Provedení kompaktní
oddělené (např. při instalaci snímače pod zem nebo hladinu),
pevně vyvedený kabel, délka kabelu dle objednávky (max. 50 m)
Světlost přírubové DN 10 ÷ 1000 mm, bezpřírubové DN 10 ÷ 100 mm
Třída izolace budících cívek E
Montážní připojení přírubové DIN (ANSI, BS, JIS) / potravinářské DIN 11 851
Tlaková řada standard 1,6 MPa (0,6 / 1,0 / 2,5 / 4,0 MPa)
Výstelka tvrdá + měkká pryž pro DN 10 ÷ DN 1000 / teflon PTFE pro DN 10 ÷ DN 500
Snímací elektrody nerez ocel 17.348 standard (Hastelloy / Tantal / Titan / Platina)
Kryt a příruby ocel tř. 11 standard (nerez ocel tř. 17)
Měrná trubice nerez ocel tř. 17
Povrchová úprava akrylmetalový vícesložkový lak / leštěná nerezová ocel
Krytí snímače IP67 – NEMA5 (kompaktní provedení) / IP68 – NEMA6 (oddělené provedení)
Teplota měřeného média kompaktní provedení: 0 ÷ 90 °C
oddělené provedení: pryž (0 ÷ 90 °C), PTFE (-20 ÷ 130 °C)
Příslušenství na objednávku zemnící mezikruží pro plastové potrubí DN 10 ÷ DN 40
(pro světlosti DN 50 ÷ DN 1000 jsou snímače vybaveny zemnící elektrodou,
která nahrazuje funkci zemnícího mezikruží)
Speciální provedení potravinářské nerezové provedení  –  teflonová výstelka, šroubení DIN 11 851
přírubové provedení s nerezovým krytem  –  teflonová / pryžová výstelka
přírubové nerezové provedení  –  teflonová / pryžová výstelka
bezpřírubové provedení  –  teflonová / pryžová výstelka
Směr průtoku obousměrné měření
Potlačení malých průtoků ano
Detekce prázdného potrubí ano
Elektrická vodivost média ≥ 5 µS/cm, pro demineralizovanou vodu ≥ 20 µS/cm
Přesnost měření 0,5 % z měřené hodnoty + 2 mm/s (za referenčních podmínek)
Komunikační port RS 485, protokol MODBUS RTU (čtení okamžitého průtoku a dalších veličin,
nastavení parametrů a kalibrace)
Vzdálenost od masteru až 1000 m
Frekvenční  výstup pasivní, optočlen, max. 26,4 V DC / 2 mA – možnost nastavení do 2 kHz
(pro kalibraci, dávkovací aplikace, apod.)
Napájení 9 ÷ 36 V DC / 10 W

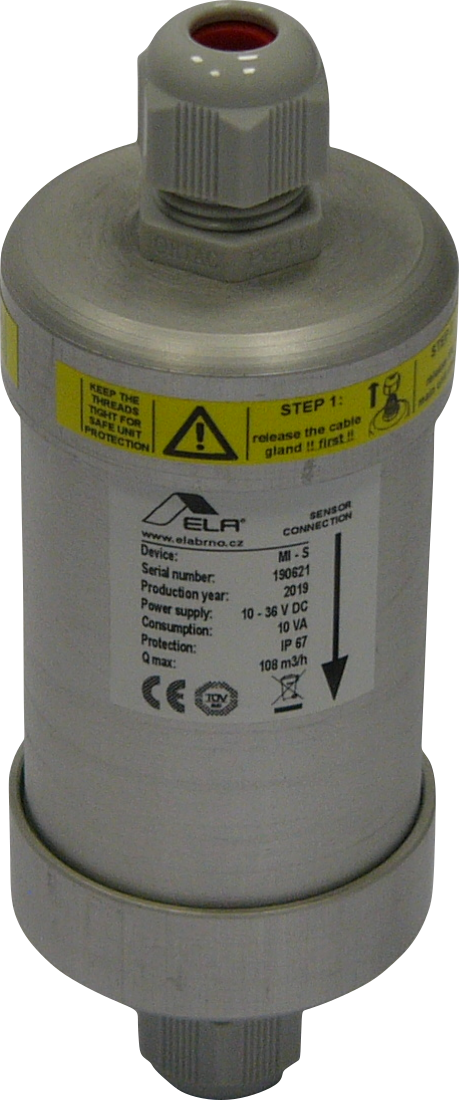

Krytí řídící jednotky IP67 – NEMA5
Teplota prostředí -20 ÷ 60 °C

Technické údaje speciálních snímačů

Varianty speciálních snímačů provedení 1 provedení 2 provedení 3
Princip řízení pulsní DC
Připojovací kabel standard 8 m, na objednávku 16, 24, 32, 40, 48 m, kabel nelze prodlužovat bez konzultace s výrobcem
Konstrukce kompletně svařovaná z uhlíkové oceli
Světlost DN 10 ÷ 1000
Montážní spojení speciální připojení na objednávku, bez přírubové
Krytí IP 67 / NEMA 5 (IP 68 / NEMA 6)
Materiál měrné trubice nerezová ocel
Materiál krytu snímače uhlíková (nerezová) ocel
Materiál přírub na objednávku
Zemní kroužky DN 10 ÷ DN 40 na objednávku pro montáž v plastovém potrubí
Materiál snímacích elektrod nerezová ocel (titan, hastelloy, platina)
Materiál výstelky tvrdá guma měkká guma teflon PTFE
Maximální teplota média * 90 °C 90 °C 130 °C
Standardní tlakové zatížení
Tlaková řada **
1,0 MPa
0,6 / 1,0 MPa
1,0 MPa
0,6 / 1,0 / MPa
1,0 MPa
0,6 / 1,0 MPa

* Maximální teplotu měřeného média konzultujte s výrobcem
** Konstrukce snímače a typ příruby závisí na maximálním požadovaném tlaku média
